Panametrics-NDT 37DL PLUS是一款先進的超聲測厚儀,它結合了強大的測量能力和先進的數據采集和輸出能力,適用于測量有內部腐蝕或銹蝕的管材、箱體和其它金屬構件。37DL
PLUS具有許多創新特性,即便在外表有涂層或鍍層的情況下,亦可輕易完成金屬實際厚度的測厚。新增透過涂層技術,利用一次背反射回波,測量和顯示金屬基底厚度和涂層厚度。新增氧化皮/沉積物測量功能(選擇項),測量和顯示鍋爐管道內壁鋼基底厚度和氧化皮沉積物的厚度,從而有助于管道壽命的預測。精確的高溫厚度測量可以利用新增溫度補償功能,隨溫度變化調節材料的聲速。新增平均值/最小值模式,保存幾個相繼測量值的平均值或最小值。
主要功能
涂層/基體厚度同時測量技術
氧化皮厚度測量技術
溫度補償技術
平均值/最小值模式
A掃描顯示更清晰
多種探頭選擇:單晶、雙晶、接觸式、延遲式、水浸式
"干式"厚度測量(EMAT探頭)
自動探頭識別,
探頭頻率: 2 - 30MHz (-3dB)
測量范圍:0.080 - - 635mm; 精度:0.1/0.01mm
材料聲速范圍:0.5080 - 13.9979mm/μS
多種測量模式
大容量數據存儲
Features
*新增透過涂層技術,利用一次背反射回波,測量和顯示涂層厚度和金屬基底厚度。
*新增溫度補償功能,補償了材料隨溫度變化而引起的聲速變化。
*新增氧化皮/沉積物測量功能(選擇項),測量和顯示鋼基底厚度和氧化皮沉積物的厚度。
*新增平均值/最小值模式,保存幾個相繼測量值的平均值或最小值。
*新的A掃描顯示,更好的對比度和可見性,顯示更加清晰。
*新增的使用不同排列方式的單晶片和雙晶片接觸式、延遲式或水浸式探頭。
*使用EMAT探頭,透過氧化皮對鋼表面無耦合劑的厚度測量。
*基于文件的字母數字的存儲器,可以使用更長的文件名 (最多32字符) 和ID號 (最多20字符) 。
*改善:存儲在B掃描中的每個厚度讀數可以在WIN37DL PLUS界面程序和測量儀上瀏覽。
*改善: 選擇查看柵格結點標記 (最小/最大,報警方式或A掃描) 。
*網格文件可以通過增加行、列或改變增量方向進行擴展。
先進的超音腐蝕測量儀
改善
給電子學領域,新型37DL PLUS為很多標準測量方式帶來創新。新的A掃描顯示,更好的對比度和可見性,使顯示更加清晰。存儲在B掃描中的每個厚度讀數可以在WIN37DL
PLUS界面程序和測量儀上瀏覽。用戶可選擇查看柵格結點標記 (最小/最大,報警式或A掃描) 。基于文件的字母數字的存儲器,可以使用更長的文件名
(最多32字符) 和ID號 (最多20字符) 。網格文件可以通過增加行、列或改變增量方向進行擴展。
新型探頭
37DL PLUS可以使用不同排列方式的雙晶片和單晶片探頭。探頭自動識別功能,可對按線型排列的每個D790系列雙晶片探頭進行識別,從而得到最佳測量結果。37DL
PLUS還可使用電磁超聲探頭E110-SB EMAT,透過氧化皮對鋼表面無耦合劑的厚度測量。M2017和M2091探頭最適合于對鍋爐管道內壁氧化沉積物的測量。37DL
PLUS 與Panametrics-NDT的頻率范圍從2到30兆赫的Microscan探頭系列兼容,包括:單晶片接觸式、延遲線式和水浸式探頭。此外,該測量儀亦可用于非腐蝕材料諸如塑料、玻璃纖維、復合材料、橡膠、鑄件、橡膠和玻璃的測量應用。應用自動調用功能,可從其存儲器中自動調用16個缺省的和
10個Microscan探頭設置。
換能器
37DL PLUS測厚儀可以使用多種雙晶換能器和單晶換能器。我們的雙晶換能器系列測厚儀具有自動識別探頭功能,使得每個換能器可在最大程度上發揮測厚儀的性能。37DL
PLUS測厚儀也可使用EMAT換能器用于不需耦合劑的氧化物層測量應用。37DL PLUS測厚儀和我們整個系列的Microscan單晶直接接觸式、延遲線和水浸換能器兼容,頻率范圍從2-30
MHz,并可從存儲器種自動調用16個默認和10個客戶自定義的Microscan換能器設置。這樣,測厚儀可用于包括塑料、玻璃纖維、復合材料、橡膠、鑄件和玻璃等非腐蝕性材料厚度測量。
Thru-Coat 透過覆蓋層技術
這個創新的特點采用一個底面回波來測量金屬的真實厚度。37DL PLUS可以同時顯示金屬和覆蓋層的厚度,兩者分別調節材料的正確聲速。測厚儀可設定為僅顯示金屬的真實厚度。不需要除去表面的油漆或覆蓋層。透過覆蓋層測量使用新型D7906-SM和D7908雙晶換能器。

用一個底面回波37DL PLUS可同時自動計算和顯示覆蓋層厚度(0.019英寸)和材料厚度(0.284英寸)。
溫度補償
材料的溫度變化會引起聲速的變化,這會影響到厚度測量的準確性。溫度補償特性可輸入被校正的溫度(常溫),也可人工或自動輸入測量點的當前溫度(高溫)。37DL
PLUS將顯示經溫度校正后的厚度,并可以保存到內部的數據記錄器中。
厚度讀數0.376英寸是對校正時的溫度和金屬溫度(932°F)間的溫度差引起的材料聲速改變進行補償。
溫度補償
選項氧化物/垢層測量軟件
這個新選項采用先進的算法測量鍋爐管道內氧化物和生成的垢層厚度。了解氧化物和垢層厚度有助于預測管道的壽命。測厚儀可同時顯示鍋爐管道的金屬厚度和氧化物層的厚度。

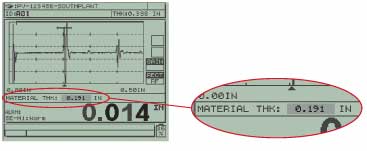

37DL PLUS可同時顯示總厚度(0.191英寸)和垢層厚度(0.014英寸)。
DB柵格瀏覽

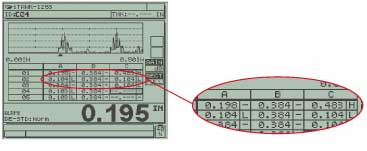

具有改進的柵格瀏覽(Grid View)特性,可與每個柵格點一起瀏覽一個最小值/最大值、報警或A掃描標志,可通過文件快速確定最小值/最大值、報警或A掃描位置。

標志清晰地指明(H)高報警和(L)低報警厚度測量
下載詳細技術資料
|

38DL
PLUS 標準配置:
*帶有波形的37DL PLUS型數字超聲厚度儀, 50-60 Hz交流或電池供電,尺寸:9.375 x 5.45 x 1.5英寸
(238 x 138 x 38 毫米),重量: 2.1磅(0.95公斤)
*D790-SM探頭,5.0兆赫, 0.434英寸 (11毫米) 端部直徑,溫度范圍 -5° 到932°F
*充電器/AC (100, 115, 230 VAC)
內置數據存儲器
WIN37DL PLUS界面程序
*試塊,耦合劑
*RS-232 I電纜
*帶脖套的保護袋
*操作手冊
*兩年保修單
*測量特點: 透過涂層、透過漆層回波對回波、EMAT兼容、最小/最大值模式、雙報警模式、差值模式、 B掃描,應用自動調用、溫度補償、
平均值/最小轉換模式。
|
